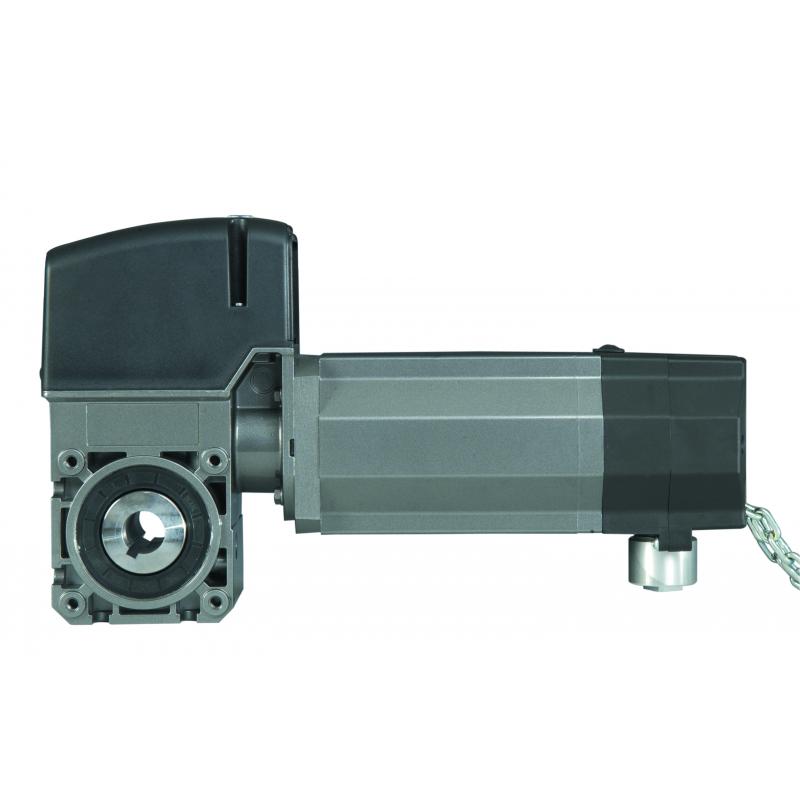

STA1-11-24KE-AWG Opérateur triphasé pour porte industrielle MFZ

STA1-11-24KE-AWG

Caractéristiques du STA1-11-24KE-AWG

-Opérateur triphasé
-Commande externe
-Pour porte sectionnelle avec équilibrage à ressort jusqu'à 40 m²
-Chaîne de secours
-Moment de couple de réduction : 110 Nm
-Vitesse de réduction : 24  tr/min
-Couple d’arrêt statique : 600 Nm
-Puissance du moteur : 0,55 kW
-Tension de service : 230 / 400 / 3~ V
-Fréquence du secteur : 50 Hz
-Tension d'entrée : 24V
-Courant nominal du moteur : 3,0 / 1,7 A
-Cycles max. par heure * : 30
-Indice de protection IP : 54
-Plage de température** : -20 / +60 °C
-Niveau de pression acoustique permanent : < 70 dB (A)
-Nombre de tours max. : 20
-Poids  : 23 kg env.
-Référence : 165476
-Dénomination: STA1-11-24KE-AWG
-Marque : MFZ

Dimensions

-A : 245 mm
-B : 191 mm
-C : 438 mm
-Arbre creux standard : 25,4 mm de diamètre
-A1 : 55 mm
-C1 : 55 mm

Informations de montage

Moteur STA1-11-24KE-AWG fixé directement à l’arbre de porte ou au mur par un anticouple

-Longueur arbre porte : 105 mm
-Ecoinçon pour STA : 105 mm

Moteur STA1-11-24KE-AWG fixé au mur ou au châssis de la porte par une console et relié à la porte par une chaîne carènée

-Réduction 1:1 : 1 tour de l’arbre porte =1 tour sortie moteur
-Réduction 1:1,2 : 1 Tour de l’arbre porte = 1,2 tours sortie moteur
-Longueur de arbre porte 62 mm
-Ecoinçon nécessaire 62 mm
-Largeur montage STA : 105 mm

Moteur STA1-11-24KE-AWG relié à la porte par un adaptateur ou un manchon ou fixé au mur ou au chassis porte par un anticouple

-Longueur arbre porte : 50 mm
-Ecoinçon nécessaire STA : 205 mm
