VTA 11-72 – MFZ

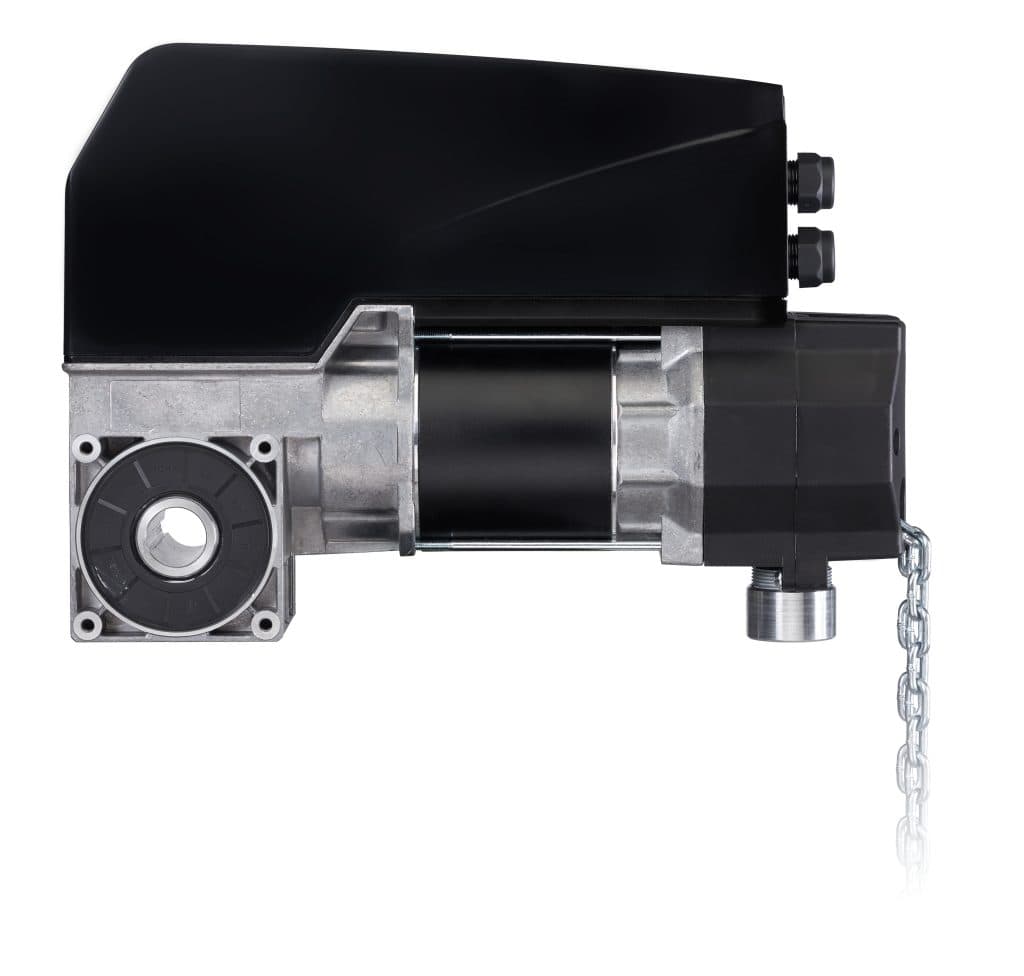

VTA 11-72 – Motorisation 24 VDC pour porte sectionnelle industrielle jusqu’à 28 m². Technologie DC et commande VTA intégrée. Chaîne manuelle de secours 5 m, support moteur, bouton poussoir CSI15 et câble de 7 m inclus.

Limites d’utilisation de la motorisation VTA 11-72

Porte sectionnelle standard avec tambour de câble cylindrique- Taille porte (max.) : 28 m²

– Poids porte (max.) : 364 kg

– Diamètre max. tambour : 226 mm

Porte sectionnelle à guidage vertical avec tambour de câble conique

– Taille porte (max.) : 20 m²

– Poids porte (max.) : 260 kg

– Diamètre max. tambour : 240 mm

Porte sectionnelle à guidage supérieur avec tambour de câble cylindrique-conique

– Taille porte (max.) : 20 m²

– Poids porte (max.) : 260 kg

– Diamètre max. tambour : 240 mm

Caractéristiques de la VTA 11-72

– Niveau de pression acoustique permanent : < 70 dB(A)

– Plage de température : -20 à +60 °C

– Couple d’arrêt réduction : 45 Nm

– Couple d’arrêt statistique : 600 Nm

– Vitesse de réduction : 19 min-1

– Rotation arbre : 20 tours/minute

– Dimension arbre : 25.4 mm

– Tension nominale : 85 – 265 V

– Fréquence du secteur : 50 | 60 Hz

– Consommation : 2.2 A

– Puissance : 0.3 kW

– Cycles : 20 h-1

– Classe de protection : 1

– Indice de protection : 54

– Tension d’entrée : 24 V DC

– Alimentation d’éléments extérieurs : 100 mA

– Protection par fusibles incombant au client : 16 A

– Type de connecteur : Schuko

– Poids : 14.3 kg

– Dimension : 105 x 277 x 398 mm
