STAW1-6-24KE-AWG

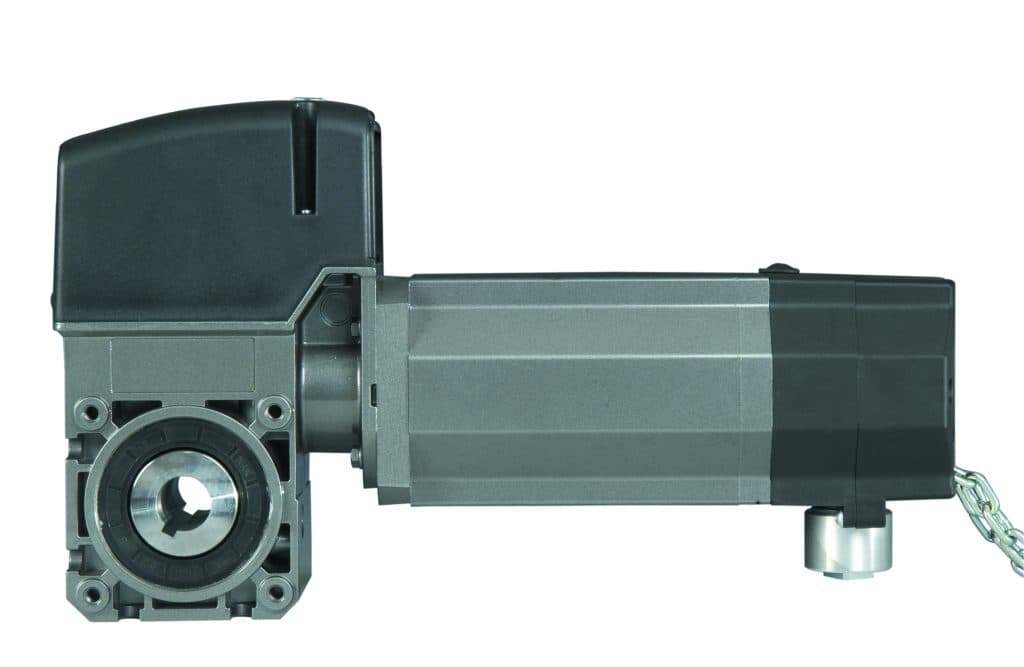

STAW1-6-24KE-AWG – Opérateur monophasé 400V 1-6-24 à commande externe pour porte sectionnelle avec équilibrage à ressort jusqu’à 20 m2. Forme compacte et boîtier étroit en aluminium coulé sous pression. Arbre hélocoïdal enroulé. Chaîne de secours manuelle incluse.

Caractéristiques du STAW1-6-24KE-AWG

-Opérateur monophasé

-Commande externe

-Pour porte sectionnelle avec équilibrage à ressort jusqu’à 20 m2

-Chaîne de secours

-Moment de couple de réduction : 60 Nm

-Vitesse de réduction : 24  tr/min

-Couple d’arrêt statique : 600 Nm

-Puissance du moteur : 0.55 kW

-Tension de service : 230 / 1 ~ V

-Fréquence du secteur : 50 Hz

-Tension d’entrée : 24V

-Courant nominal du moteur : 6.2 A

-Cycles max. par heure * : 8

-Indice de protection IP : 54

-Plage de température** : -20 / +60 °C

-Niveau de pression acoustique permanent : < 70 dB (A)

-Nombre de tours max. : 20

-Poids  : 23 kg env.

-Référence : 165465

-Dénomination: STAW1-6-24KE-AWG

-Marque : MFZ

Dimensions

-A : 245 mm

-B : 104 mm

-C : 409 mm

-Arbre creux standard : 25.4 mm de diamètre

-A1 : 55 mm

-C1 : 55 mm

Informations de montage



Moteur STAW1-6-24KE-AWG fixé directement à l’arbre de porte ou au mur par un anticouple

-Longueur arbre porte : 105 mm

-Ecoinçon pour STAW : 200 mm

Moteur STAW1-6-24KE-AWG fixé au mur ou au châssis de la porte par une console et relié à la porte par une chaîne carènée

-Réduction 1:1 : 1 tour de l’arbre porte =1 tour sortie moteur

-Réduction 1:1.2 : 1 Tour de l’arbre porte = 1.2 tours sortie moteur

-Longueur de arbre porte 62 mm

-Ecoinçon nécessaire 62 mm

-Largeur montage STAW : 200 mm

Moteur STAW1-6-24KE-AWG relié à la porte par un adaptateur ou un manchon ou fixé au mur ou au chassis porte par un anticouple

-Longueur arbre porte : 50 mm

-Ecoinçon nécessaire STAW : 305 mm
