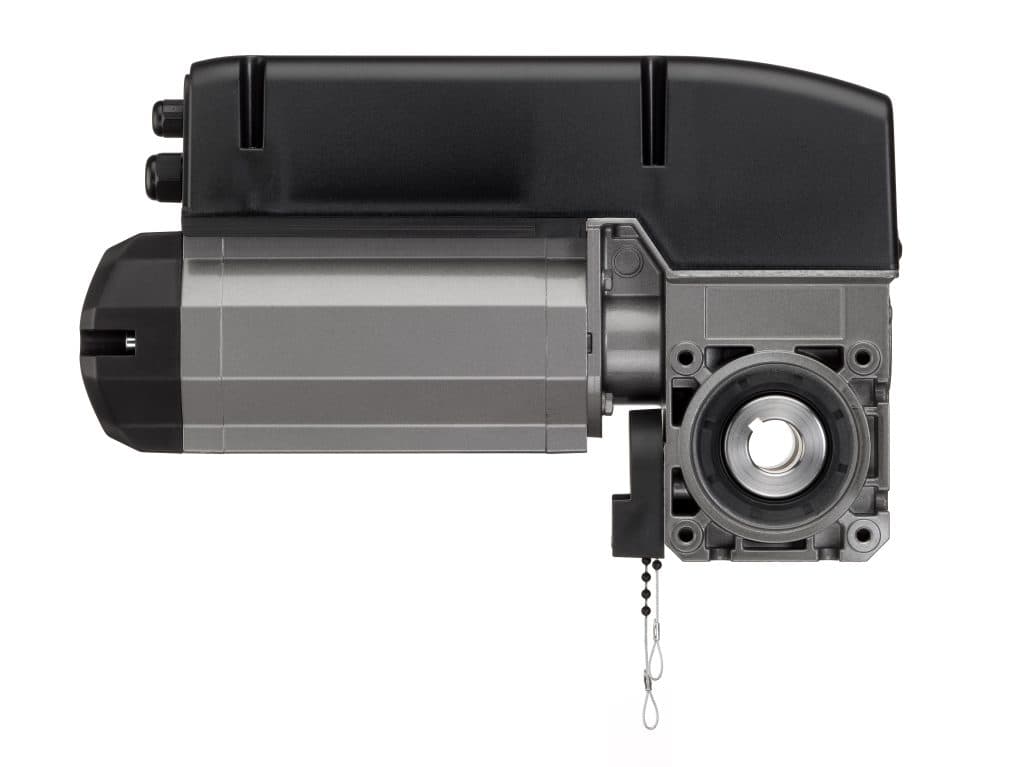

STAC1-11-24E-AWG

STAC1-11-24E-AWG – Opérateur triphasé 400V 1-11-24 MFZ à commande interne avec déverrouillage à cordelette et fins de course à encodeur pour porte sectionnelle avec équilibrage à ressort jusqu’à 40 m2.

Caractéristiques du STAC1-11-24E-AWG

-Opérateur triphasé

-Commande interne

-Pour porte sectionnelle avec équilibrage à ressort jusqu’à 40 m2

-Déverrouillage à cordelette

-Moment de couple de réduction : 110 Nm

-Vitesse de réduction : 24  tr/min

-Couple d’arrêt statique : 600 Nm

-Puissance du moteur : 0.55 kW

-Tension de service : 230 / 400 / 3~ V

-Fréquence du secteur : 50 Hz

-Tension d’entrée : 24V

-Courant nominal du moteur : 3.0 / 1.7 A

-Cycles max. par heure * : 30

-Indice de protection IP : 54

-Plage de température** : -20 / +60 °C

-Niveau de pression acoustique permanent : < 70 dB (A)

-Nombre de tours max. : 20

-Poids  : 23 kg env.

-Référence : 186977

-Dénomination: STAC1-11-24E-AWG

-Marque : MFZ

Dimensions

-A : 245 mm

-B : 136 mm

-C : 336 mm

-Arbre creux standard : 25.4 mm de diamètre

-A1 : 55 mm

-C1 : 55 mm

Informations de montage



Moteur STAC1-11-24E-AWG fixé directement à l’arbre de porte ou au mur par un anticouple

-Longueur arbre porte : 105 mm

-Ecoinçon pour STA : 105 mm

Moteur STAC1-11-24E-AWG fixé au mur ou au châssis de la porte par une console et relié à la porte par une chaîne carènée

-Réduction 1:1 : 1 tour de l’arbre porte =1 tour sortie moteur

-Réduction 1:1.2 : 1 Tour de l’arbre porte = 1.2 tours sortie moteur

-Longueur de arbre porte : 62 mm

-Ecoinçon nécessaire : 62 mm

-Largeur montage STA : 105 mm

Moteur STAC1-11-24E-AWG relié à la porte par un adaptateur ou un manchon ou fixé au mur ou au chassis porte par un anticouple

-Longueur arbre porte : 50 mm

-Ecoinçon nécessaire STA : 205 mm
